变频张紧装置

概述

    带式输送机用变频张紧装置主要是有变频异步电机驱动的绞车配套相应的液压油缸（可配套）、拉力传感器和电控系统。相比于传统的张紧装置具有很多优点，对比变频永磁张紧装置主要的价格上有优势，其主要特点：

1. 带式输送机的起动张紧力和正常运行时的张紧力可以根据需要任意调节，完全可以实现起动张紧力为正常运行时的张紧力1.4-1.5倍的要求。一旦调定后，张紧装置即按预定程序自动工作，保证胶带在理想状态下运行。

2.结构较紧凑，安装空间小。

3．可以与集控系统连接，实现对该张紧装置的远程控制。

变频张紧紧装置使用环境和条件：

⑴. 周围环境温度-20～40℃；

⑵．周围环境空气相对湿度不大于95%(+25℃)；

⑶．大气压力为 80-120kPa；

⑷．在具有沼气爆炸性混合气体的矿井中，且无破坏绝缘的气体和蒸气的环境中；

⑸．变频控制系统需放置在无显著摇动与冲击振动的地方，在有防止滴水的场所， 与水平的安装倾斜度不超过15℃。

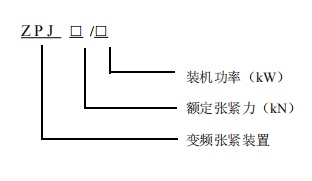

• 型号与主要技术参数

三、工作原理和结构特征

本张紧装置是通过机械和电气之间的转换由集中控制箱的电气控制系统检测到不同张紧信号，根据系统自身的PLC控制程序，给出控制信号，使被控制系统中的机械部分工作，来控制皮带所需的合理张紧力。

1.机构

张紧装置在皮带机中的安装位置主要有在皮带机机头位置、机尾位置和中间位置。

2.工作原理

变频器采用矢量控制，通过控制系统，预先设定额定拉力、启动拉力、延时时间等。在主机启动前，先启动张紧装置。

张紧绞车正向旋转，通过钢丝绳拉动张紧小车移动，逐渐将胶带张紧。当钢丝绳拉力达到预先设定的启动拉力时，绞车停止转动。皮带机主机启动。完成启动并按设定的时间延时后，绞车反向旋转，胶带逐渐放松，当拉力恢复到额定拉力时，绞车停止转动并保持额定拉力，皮带机处于正常运行阶段。此后，变频器始终保持额定转矩、控制主机胶带张力，并随张力的变化自动调节绞车的转向，以保持绞车钢丝绳的额定拉力。
