带式输送机用液压张紧装置

一、概述

带式输送机用液压张紧装置（以下简称张紧装置）是我公司在吸取世界发达国家的先进技术，考虑胶带在起动和正常运行时对拉紧力需要的不同，经数学模型分析研究，并结合我国煤矿特点及带式输送机设计制造的基础上而研制生产的。其主要特点：

⑴. 带式输送机的起动拉紧力和正常运行时的拉紧力可以根据需要任意调节，完全可以实现起动拉紧力为正常运行时的拉紧力1.4-1.5倍的要求。一旦调定后，液压自动拉紧装置即按预定程序自动工作，保证胶带在理想状态下运行。

⑵．对胶带张力变化缓冲响应快，有效消除胶带起动张力峰值，降低胶带疲劳破坏程度，延长胶带使用寿命，避免断带事故的发生。

⑶．与非自控拉紧装置相比，选取同等胶带带强，其安全系数可以提高20%。

⑷．结构紧凑，安装空间小。

⑸．可以与集控系统连接，实现对该液压自动拉紧装置的远程控制。

张紧装置为全液压式，结构紧凑，操作简单，是带式输送机的理想拉紧设备。是煤矿、水泥、化工、钢铁、港口及电力行业的带式输送机配套产品。

张紧紧装置使用环境和条件：

⑴.周围环境温度-20～40℃；

⑵.周围环境空气相对湿度不大于95%(+25℃)；

⑶.大气压力为 80-120kpa；

⑷.在具有沼气爆炸性混合气体的矿井中,且无破坏绝缘的气体和蒸气的环境中；

⑸．液压站需放置在无显著摇动与冲击振动的地方， 在有防止滴水的场所， 与水平的安装倾斜度不超过15℃。

二、型号与主要技术参数

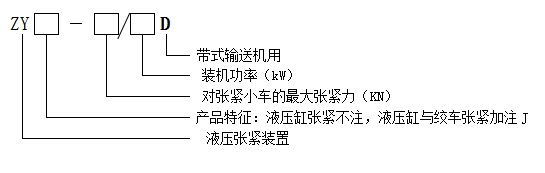

标记示例：ZYJ-500/24D表示该液压张紧装置为带绞车的张紧装置，装机功率为24kW，其最大张紧力为500kN（50T）。

三、工作原理和结构特征

    本张紧装置是通过机械、电气和液压之间的转换由集中控制箱的电气控制系统检测到不同张紧信号，根据系统自身控制程序，给出控制信号，使被控制系统中的机械和液压部分工作，来控制皮带所需的合理拉紧力。每种液压张紧装置张紧都是通过一根钢丝绳缠绕在游动小车、固定底座、张紧油缸绳轮和电动绞车上，通过电动绞车卷动钢丝绳，对游动小车施以4根或6根钢丝绳拉力。

ZYJ型张紧装置布置形式参考图（6根）如下：

此张紧装置是在ZY的基础上为了增加张紧行程而加了一台绞车来进行行程的扩张。

图1  ZYJ型布置形式参考图

每种型号的液压张紧装置最大张紧力计算方式如下： 最大张紧力=单根钢丝绳拉力（回柱绞车牵引力）×4（或6）
