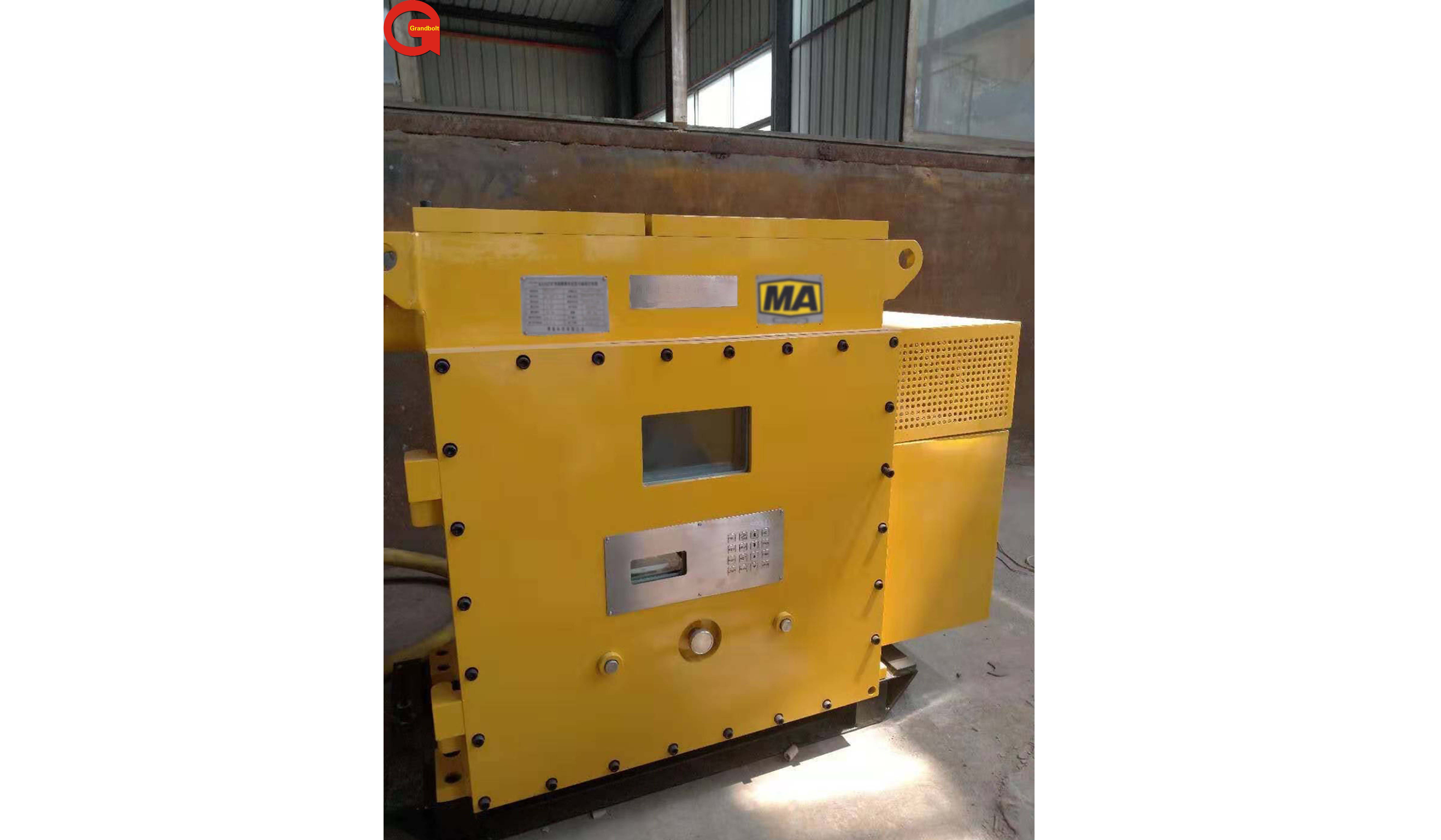

张紧装置用隔爆兼本安型变频调速控制箱
1 用途和使用要求
1.1 用途
KXJT系列张紧装置用隔爆兼本安型变频调速控制箱（以下简称变频调速控制箱）是一种集真空磁力起动器与数字式变频器及相关的散热技术为一体的高新技术产品。该产品适用于交流50Hz、额定电压为660V和1140V的永磁同步变频电动机重载软起动、软停车和运行过程控制，具有起动电流小、起动速度平稳、起动性能可靠、对电网冲击小等优点。
本控制箱为综合控制箱，核心部件为变频器、PLC和人机界面，主要完成皮带张紧控制的功能。
本产品为二象限变频调速控制箱，适用于张紧装置等二象限运行场合，不能用于绞车提升等四象限运行场合，也不能用于井下通风设备。
1.2执行标准
本产品执行标准为Q/GQ07-2018 张紧装置用隔爆兼本安型变频调速控制箱企业标准、GB3836 爆炸性气体环境用电气设备1~4部分。
1.3 产品型号
1.4 型式
1.4.1 防爆型式：隔爆兼本质安全型Exd[ib]I Mb ；
1.4.2工作方式：长期工作制。
使用环境要求
a) 海拔高度不超过2000m，不低于-1000m；
b) 周围空气温度不高于+40℃，不低于-10℃；
c) 周围空气湿度不大于95%±3%（25℃±3℃时）；
d) 具有甲烷和煤尘爆炸危险的场合；
e) 在无破坏金属和绝缘材料的腐蚀性气体的地方；
f) 无显著摇动和剧烈振动、冲击的地方；
g) 无漏水的地方；
h) 污染等级为3级。
1.7 主要特点
（1）可靠性高
该控制箱以高性能的模块化PLC为处理器、具有极强的抗干扰能力与极高的可靠性，保障控制系统工作稳定可靠、采集数据真实有效，特别适用于条件比较苛刻的环境。
（2）人机界面
该控制箱的门板上安装人机界面，被控设备的工况状态、故障位置与故障性质等信息都能采用汉字、符号或图表的形式显示，信息直观，操作方便；直接触屏操作，满足各种复杂的控制现场。
（3）强大的通讯能力
该控制箱在通讯接口电路中采用了特有的技术，通讯距离远、抗干扰能力强，能很方便的组成多级远程通讯网络。
（4）接线方便
该控制箱采用通用控制箱布线方式，端子号标注清晰，接线空间大，用户接线轻松、方便，不会有接线困难等问题。
（5）体积小、重量轻
该控制箱的机心电路采用模块化设计，结构紧凑， 占用空间小，整个装置体积和重量比较小，安装、运输非常方便。
（6）适用场合广
该控制箱PLC为控制内核，根据现场的不同需求，可以很方便的定制程序，大大缩短工程周期。
2 技术特性
2.1 控制方式：
直接转矩控制，V/F控制。
2.2 加减速曲线
加减速曲线为线性或“S”形曲线。
2.3 供电电源
2.3.1 工作电压：AC1140（660）V，电源电压波动范围:额定电压的 75%～110%。
2.3.2 本安参数：
电源端 U0：DC12.1V；I0：1.0A；C0：2uF；L0：0.1mH
2.4 张紧装置的保护及控制功能
按整机要求设置额定拉力，通过拉力传感器实时监控系统拉力。输送机起动时，设置起动拉力为额定拉力的1.2倍左右，使输送机完成正常起动过程，起动过程完成后，减小装置拉力至额定拉力。输送机正常运行时，当系统拉力小于额定拉力时，控制电机正转张紧，使拉力增大至额定拉力，当系统拉力大于额定拉力时，控制电机反转放松，使拉力减小至额定拉力，确保正常运行时系统始终保持恒定的拉力。
3 硬件说明
3.1 外壳结构
变频调速控制箱的隔爆箱外形为直式长方体，箱体内装有功率器件和微电子器件组成的变频器及防爆外壳等组成。接线腔内有六个主接线柱分为两组A、B、C及U、V、W进出线，另外还有五个九芯接线柱用来外接测量速度信号和远控及工作状态信号。箱体的侧边安装散热组件及风扇。
3.2 功率器件
变频器采用IGBT功率器件组成整流器，给变频器提供直流电源；采用新型IGBT功率器件组成逆变器，生成三相对称频率可调的交流电压，整个系统是由交流供电经外部真空接触器进入整流单元，整流成直流，然后经滤波电容后进入功率模块的输入端，经过IGBT功率器件，重新逆变为适当频率、相位和电压的交流电来给电机供电。
3.3 控制系统
主控制系统包括变频器、PLC、触摸屏、变频器冷却系统、不间断电源供电系统等；
