张紧装置用隔爆型 永磁同步变频电动机

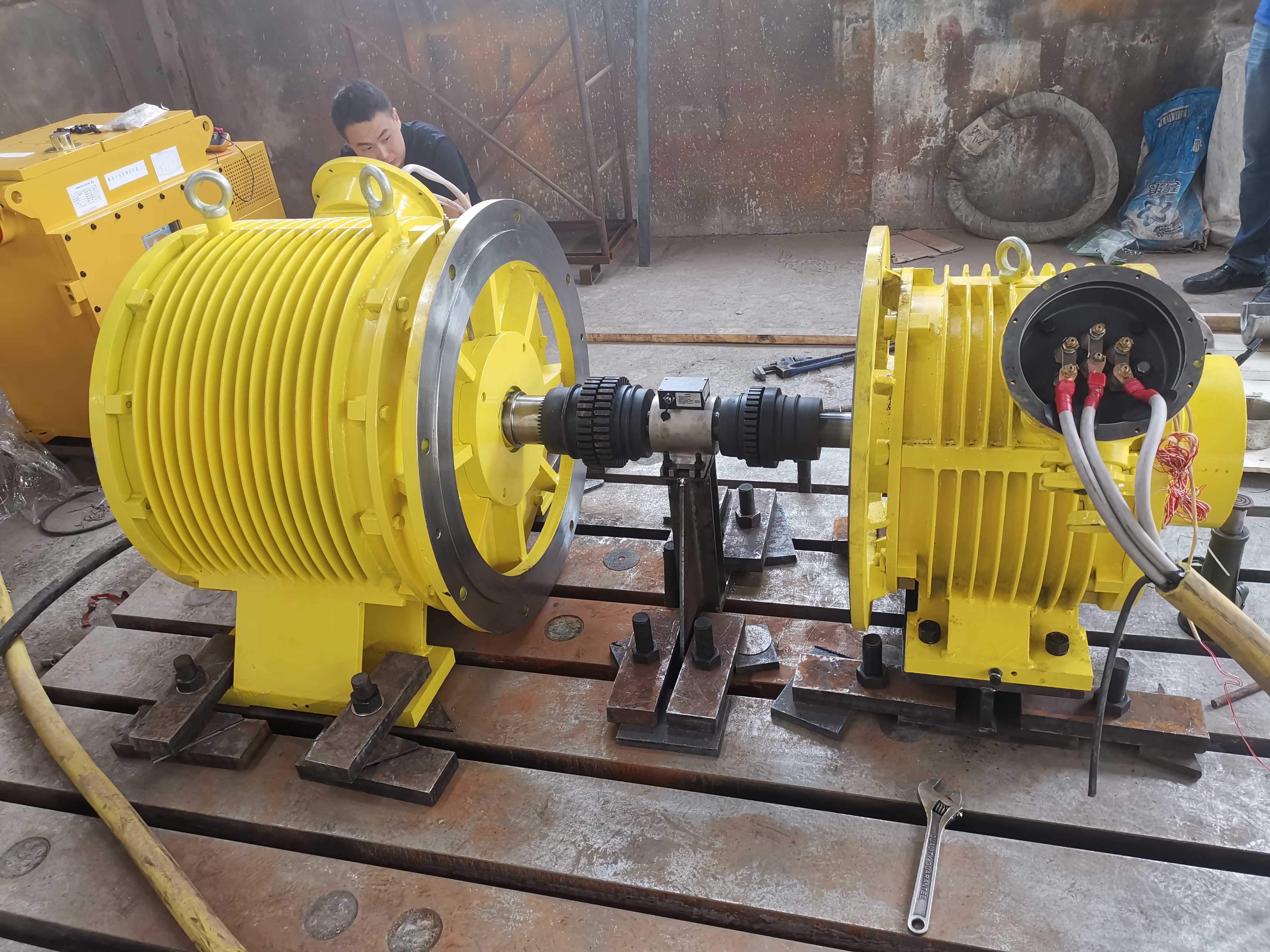

1. 概述

     张紧装置用隔爆型永磁同步变频电动机是我公司根据以往生产防爆电动机的实践经验而设计制造的优化系列，采用径向平行散热片等流行结构设计，具有结构紧凑、平稳、效率高、可靠性高、安装维护方便等优点。防爆标志为ExdⅠ适用于具有甲烷爆炸性气体环境的煤矿井下采掘工作面。电动机防爆性能符合GB 3836.1-2010《爆炸性环境第1部分：设备通用要求》、GB3836.2-2010《爆炸性环境第2部分：由隔爆外壳"d"保护的设备》、MT451-2011《煤矿用隔爆型低压三相异步电动机安全性能通用技术规范》的规定；电气性能执行Q/GQ06 -2018《张紧装置用隔爆型永磁同步变频电动机技术条件》的规定。

2. 电动机型号及名称

示例：

3. 使用范围及条件

3.1　适用于具有甲烷爆炸性气体环境的煤矿井下采掘工作面。

3.2　电动机使用环境条件

1. 海拔不超过2000m；
2. 供电电压的谐波电压因数应不超过0.02；
3. 电动机环境空气温度随季节而变化，但不超过40℃；

注：如电动机在海拔超过2000 m 或最高环境温度高于+40℃的条件下使用时，应按GB 755-2008 的规定或供需双方协商解决；

4. a.最低环境空气温度为-20℃；
5. 周围空气相对湿度不大于95%（25℃时）；
6. 在无破坏金属绝缘气体和蒸气的环境使用；
7. 可以在具有甲烷混合物及煤尘爆炸危险的煤矿井下使用。
8. 3.3　电动机工作条件
9. a）电压： 660 V、1140V 、660V/1140V；
10. b）频率：额定频率为0Hz和150Hz（TBVF-110～200/12ZYC）、100 Hz（TBVF-55～75/8ZYC）（也可按用户要求设计）；

4. 电动机的结构型式及参数

4.1　总体结构

该系列电动机为自然冷却结构，主要由定子、转子、轴承装配、端盖、接线盒、预留制动器安装接口、保护罩等组成。电机总体结构（见图1）。

1.轴承外盖   2.轴承  3.轴承内盖  4.端盖  5.定子  6.转子7.端盖  8.轴承外盖 9.保护罩  10.接线盒  11.铭牌

图1　

4.2  电动机正常条件下的防护等级为IP55。

4.3　电机冷却方法为IC410，全封闭自然冷式。

4.4　电动机的安装方式

电动机的安装方式卧式安装B35，采用法兰端盖及机座底脚固定。
