液压卷带装置

一、概述

    顺槽带式输送机液压卷带装置，是我公司引进国外技术结合我国实情设计而成的。本实用新型带式输送机液压卷带装置是利用卷带机构、夹带机构和抽拉带机构进行皮带回收，提高了工作效率和工作安全性，减少了工作人员，降低了劳动强度，缩短了工作时间，实现了机、电、液一体化。结构简单，操作方便，占用空间小，适应井下的工作环境。由于设计合理，液压卷带装置的可靠性高，故障率低，即使需要对卷带装置进行维护也可以在皮带机不停机的情况下进行，更不需要将卷带装置提到井上维修，降低了维护成本，保证了皮带机的工作时间。

二、产品执行标准、产品型号、基本参数

2.1 产品执行标准

   Q/GQ02-2018

2.2 产品型号、基本参数

标记示例：

表示：其型号标记为JY1800/30型，皮带宽度为1800mm，卷带总功率为30kW。

     2.3主要技术参数表

表1主要技术参数表

三、使用范围

1、海拔高度不超过2000m。

2、环境温度范围在-20℃―40℃。

3、环境空气相对湿度不大于95%（+25℃）。

4、适用于煤矿井下顺槽带式输送机的场合。

四、机构介绍

带式输送机液压卷带装置包括液压站、卷带机构、抽拉带机构、夹带机构。

液压站通过油管和卷带机构、抽拉带机构、夹带机构连接。

卷带机构包括卷带芯轴、卷带马达、升降油缸、旋转机构及机架组成。

夹带机构包括固定压头和活动压头、压紧油缸、机架组成。

抽拉带机构包括活动辊和固定辊、液压马达及升降油缸、机架等组成。

五、工作原理

顺槽带输送机卷带装置，通过液压系统，将输送机下皮带经夹带机构、抽拉带机构、夹紧抽拉带、然后利用卷带机构的卷带液压马达带动芯轴，使其成卷。通过卷带机构的旋转机构，将成型卷带放在空地或运输小车上。（见图1）

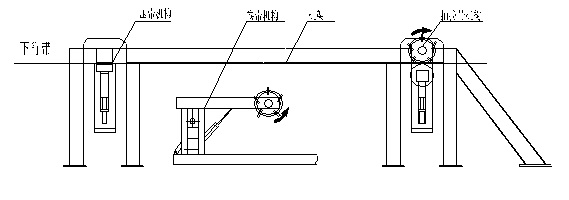

                                                                                图1 顺槽带式输送机安装示意图

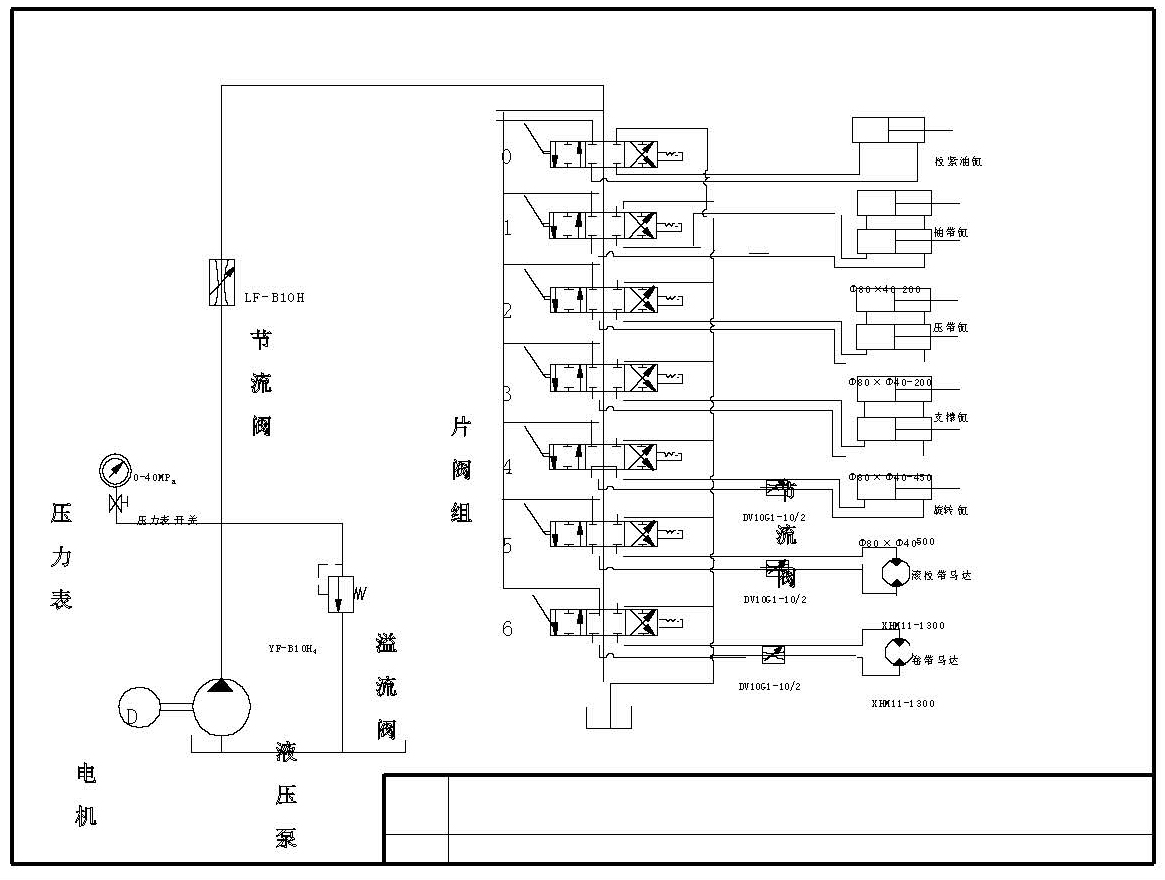

图2 液压系统图

六、安装调试

1、机架安装：根据合同双方签订认可的图纸施工，通过卷带两端的固定螺栓孔与输送带的机架连接。抽拉带机构连接在靠近皮带张紧装置的地方。卷带安装在抽拉带机构和夹带机构中间部，卷带机构的方向应该是卷带马达靠近抽拉带机构的一端。

2、用高压胶管将泵站与夹带机构、抽拉带机构、卷带机构连接。(注：夹带机构压紧油缸，抽拉带机构机构上的升降油缸及卷带机构的升降油缸都是通过三通相互并联的)

3、首先按泵体上的箭头方向，确定电机的转向并保持一致。

4、卷带时张紧装置应先放松张紧小车（即放松皮带），然后再经行卷带。

5、片阀如有故障，试换另一组备用片阀。

6、调试时：（1）根据系统压力图打开溢流阀，关闭节流阀；(2)开启泵站电机； (3)调节溢流阀设定一个系统压力值（一般为15MPa），通过压力表显示，并将溢流阀锁死；(4)把节流阀打开，按照标牌标注开始操作多路阀手柄。

七、操作

1.当需要回收输送带时，首先将输送机停止工作，输送机皮带张紧机构完全放松!!!

2.通过操作系统，操作夹带机构、抽拉带机构，将输送带下带同时夹紧（见图3，相应手柄位于夹的状态），并将夹带机构油缸锁死。

3.操纵抽拉带液压马达，使其皮带接口处抽拉到卷带机构上方（见图1），夹带机构与抽拉带机构中的伸长（大约2m）

4.在适当的位置将皮带切断，把抽拉带端的断头牵进卷带机构的芯轴并压好。

5.操纵卷带机构液压马达，使其逆时针旋转（按图示方向见图3）转2-3圈后即皮带拉紧后及时松开抽拉带机构夹紧油缸，使皮带能够顺利的被卷成。

注意：卷带马达工作时，抽拉带夹紧油缸必须放松，否则会将设备拉坏！！！

6.收卷带时，为了不使卷带着地，可适当调整卷带机构升降油缸。

7.卷带成卷后，操纵抽拉带夹紧油缸，使其将皮带夹紧，然后皮带从卷带与抽拉带间的切断。用铁丝将成卷的皮带捆扎好。

8.操纵卷带机构的旋转油缸，使其转到通道或小车上。（注：成卷皮带旋出时，旋转左右方向不得站人，不得有障碍物，旋转机构上不准有其他杂物）。

9、将皮带的两个断头安装皮带扣，然后扣在一起，放松夹带机构及抽拉带机构的油缸，放松皮带。

10、启动张紧装置泵站，将皮带适当张紧，调整好皮带松紧，然后输送皮带机开始工作。

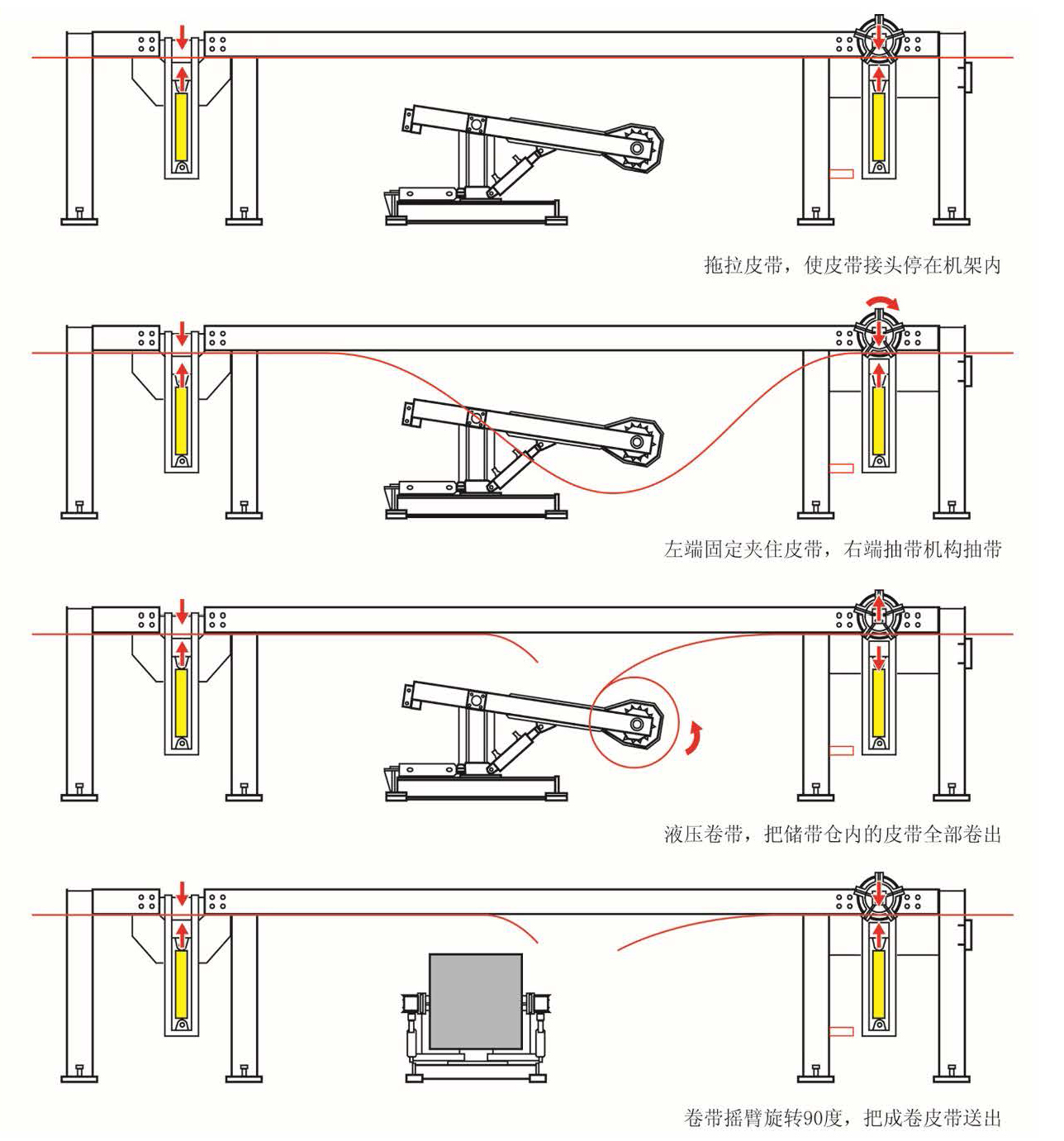

图3 液压卷带过程示意图
