钢芯带自动液压卷带装置
一、概述
带式输送机用钢芯带自动液压卷带装置，是我公司结合我国煤矿现场钢芯带式输送机需求实情设计而成的，并且完成自主生产制造。本新型钢芯带自动液压卷带装置是利用操作台或现场手柄操作卷带机构、拉带机构进行皮带回收和放松，加入操作台后更有利于减轻现场操作人员的劳动强度，提高了工作效率和工作安全性，减少了工作人员，缩短了工作时间，实现了机、电、液一体化。结构简单，操作方便，适应井下和地面钢芯带式输送机的工作环境。该卷带装置设有现场手柄操作液压机构和电气自动控制机构，电控系统通过控制液压系统中的电磁换向阀实现对液压马达的控制，进而实现液压绞车拉带、液压马达卷带和提升油缸升降等操作。电气自动控制可按既定程序一键实现自动卷带和放带，大大节约了劳动力、减轻了现场的劳动强度、提高工作效率。由于设计合理，卷带装置的可靠性高，故障率低，即使需要对卷带装置进行维护也可以在皮带机不停机的情况下进行，更不需要将卷带装置提到井上维修，降低了维护成本，保证了皮带机的工作时间。
二、产品执行标准、产品型号、基本参数
2.1 产品执行标准
MT820-2006 QB/GQ05-2018
2.2 产品型号、基本参数

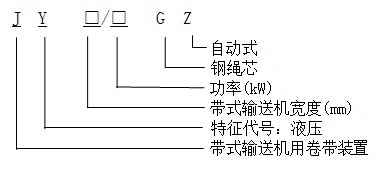

标记示例：
表示：皮带宽度为2000 mm，功率76.5kW，其型号标记为JY2000/76.5GZ型。
三、使用范围
1、海拔高度不超过2000m。
2、环境温度范围在-20℃―40℃。
3、环境空气相对湿度不大于95%（+25℃）。
4、适用于煤矿井下或地面带式输送机的场合。

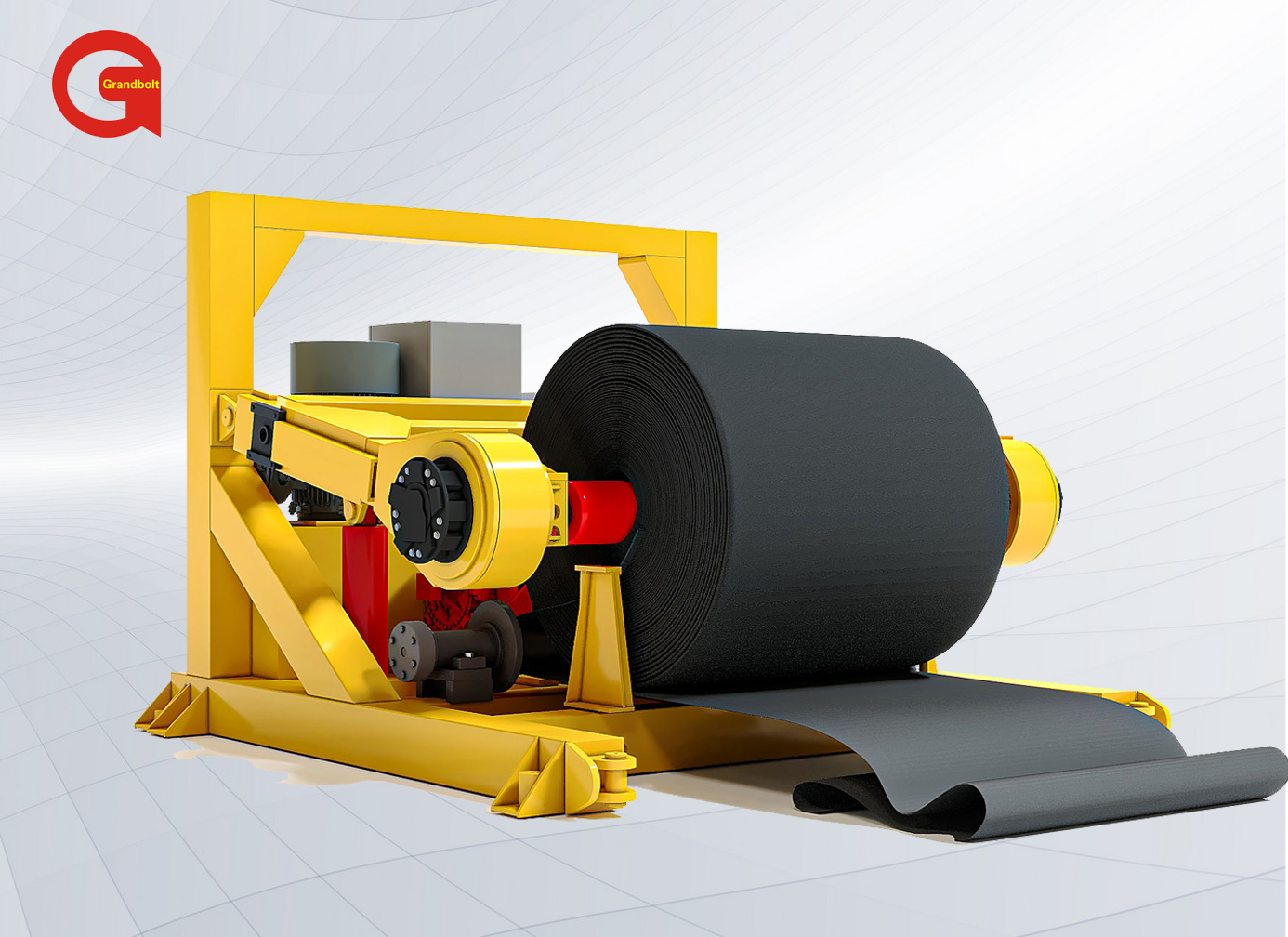

四、机构介绍
钢芯带自动液压卷带装置包括液压站、卷带机构、拉带绞车和电控系统等。
通过油管将液压站和卷带机构、拉带绞车连接。
卷带机构包括卷带芯轴、卷带马达和升降油缸组成。
卷带动作可通过手动操作或操作台操作完成。
五、工作原理
钢芯带自动液压卷带装置通过操作台控制液压系统，将输送机下钢芯胶带经拉带绞车拉动然后利用卷带机构的卷带液压马达带动芯轴，使其成卷。最终将成型卷带放在指定地点或运输小车上。（见下图）

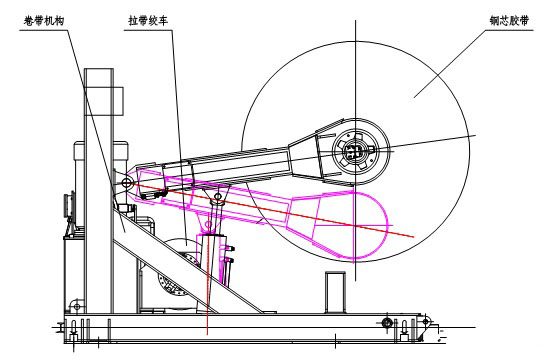

钢芯带自动卷带装置安装示意图
